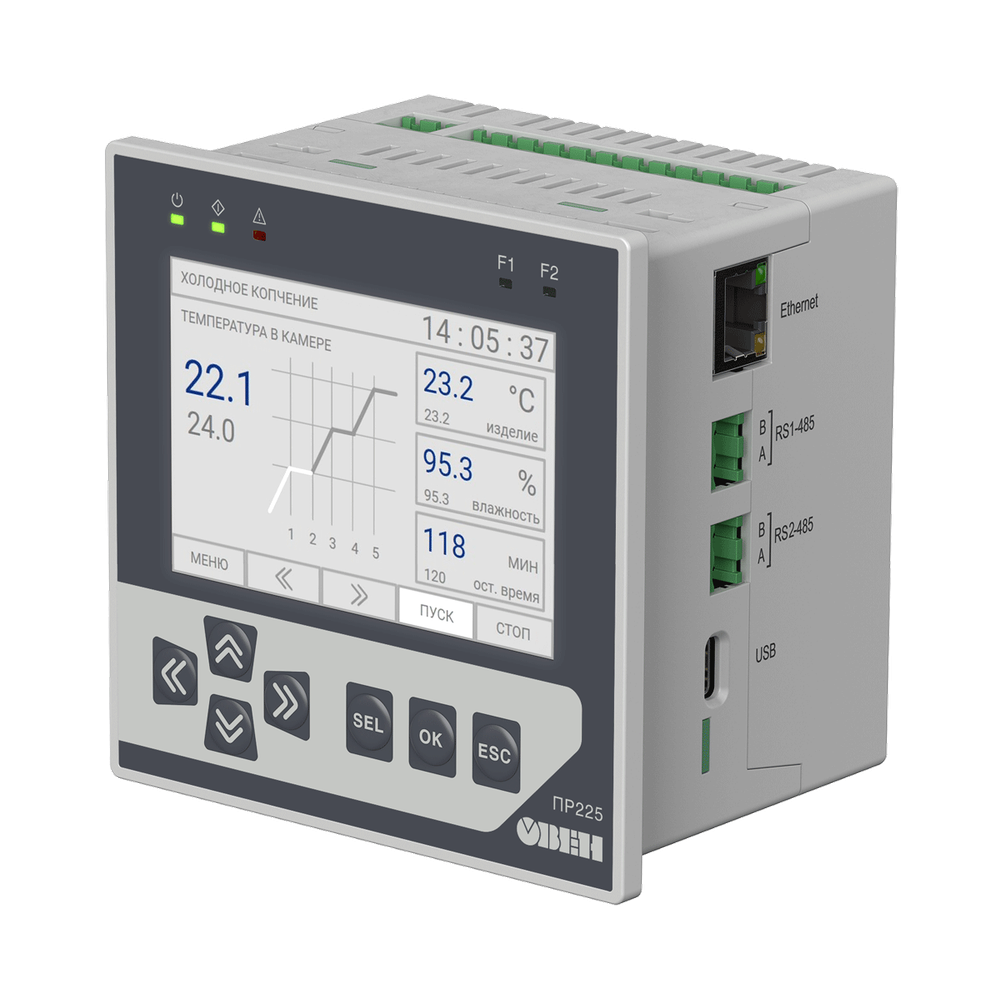

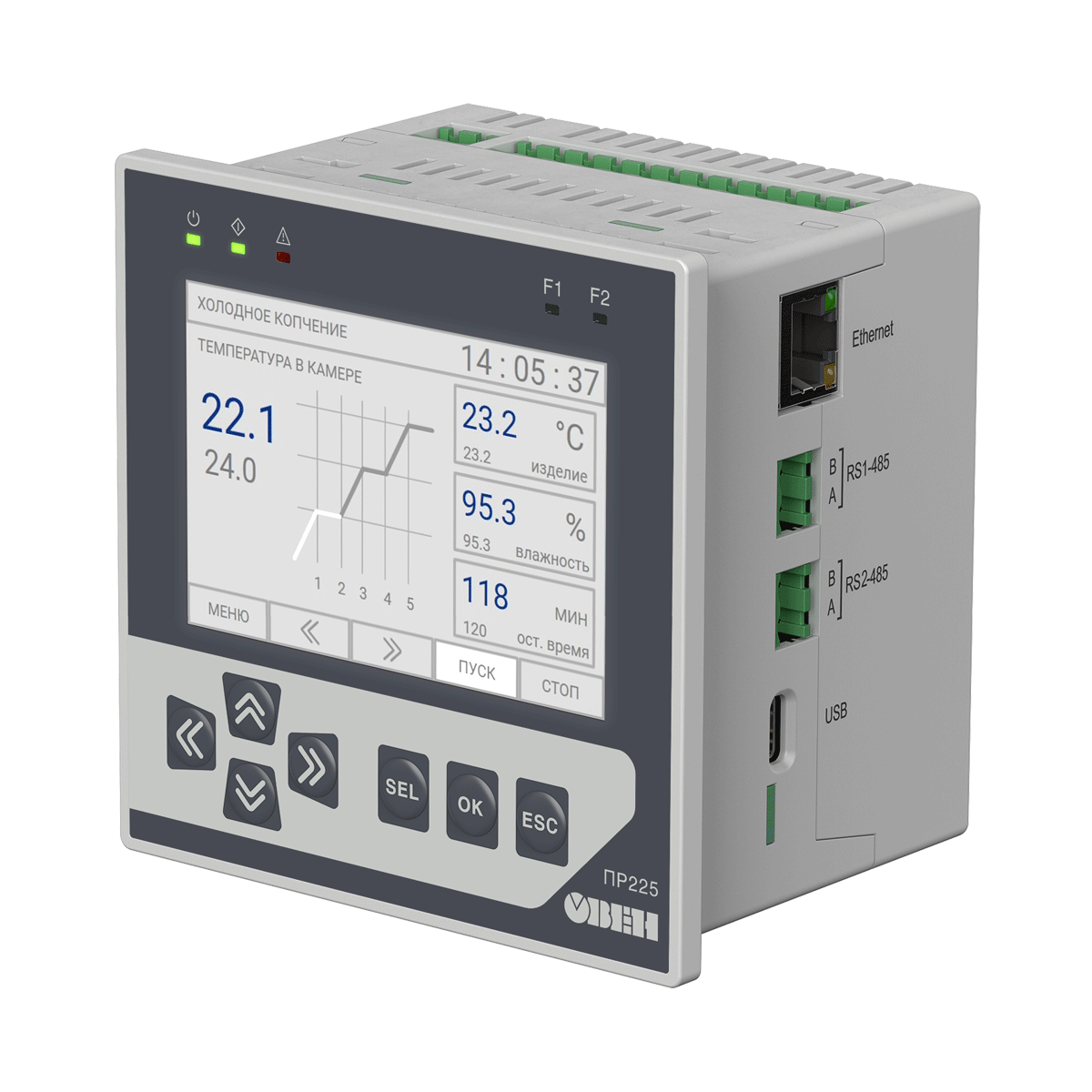

Представляем вашему вниманию ПР225 - новейшее программируемое реле, предназначенное для установки в распределительный щит. Оно оснащено удобным графическим дисплеем и поддерживает интерфейс Ethernet. Это устройство сочетает в себе оптимальную конфигурацию аналоговых и дискретных входов/выходов, что делает его идеальным решением для контроля систем водоснабжения, обогрева, охлаждения, вентиляционных установок, а также оборудования предприятий пищепрома.
Цветной графический дисплей размером 3,5" способствует созданию интуитивно понятного и комфортного интерфейса для пользователя, облегчая процесс настройки и улучшая усвоение данных. Кроме того, монтаж устройства непосредственно на дверце шкафа исключает необходимость в использовании операторской панели.
Интерфейс Ethernet обеспечивает интеграцию устройства в сети, увеличение числа каналов ввода/вывода благодаря модулям Мх210, а также дистанционное управление оборудованием посредством OwenCloud. Модель ПР225 может иметь до двух портов RS-485, что расширяет возможности системы с использованием Mx110 для работы с исполнительными механизмами или передачи данных на верхний уровень.
Пользователь разрабатывает алгоритм работы ПР225 в бесплатной отечественной среде программирования Owen Logic. Это дает возможность создавать индивидуальные алгоритмы и адаптировать их под конкретные требования системы.
Особенности и преимущества
HMI: графический экран и кнопки
- Графический цветной экран с диагональную 3,5“, 320×480
- 7 механических кнопок с возможностью пользовательской настройки
- 5 светодиодов: 3 сервисных, 2 пользовательских
Оптимальная комбинация входов-выходов
- 4 аналоговых входа: РТ1000, NTC/PTC, 4…20 мА/ 0…10 В, дискретный режим
- 2 универсальных аналоговых выхода: 4…20 мА/0…10 В
- 8 дискретных входов (питание ∼230 В)
- 8 дискретных выходов (Э/М реле и транзисторные ключи)
Коммуникационные возможности
- Интерфейс Ethernet, режим Master/Slave, Modbus TCP:
- Прямой доступ в облачный сервис OwenCloud
- Подключение к ПК для конфигурирования и записи программы
- Настройка в Owen Configurator
- Визуализация процессов с помощью панелей оператора и SCADA
- Увеличение входов-выходов с помощью модулей Мх210
- Интерфейс RS-485, режим Master/Slave, Modbus RTU/ASCII:
- Интеграция в SCADA-системы
- Визуализация процессов с помощью панелей оператора
- Увеличение входов-выходов с помощью модулей Мх110
- Управление внешними устройствами: ПЧВ, датчики и др.
- Подключение к ПК для конфигурирования и записи программы
Конструктивные особенности
- Щитовое исполнение 100×100×72
- Съемные клеммники – для удобства монтажа
- Быстрая замена батарейки
Эксплуатация
- Питание: ~230 В
- Работа в неотапливаемых помещениях: -20...+55 ºС
- Конфигурирование и запись программы через USB, Ethernet
