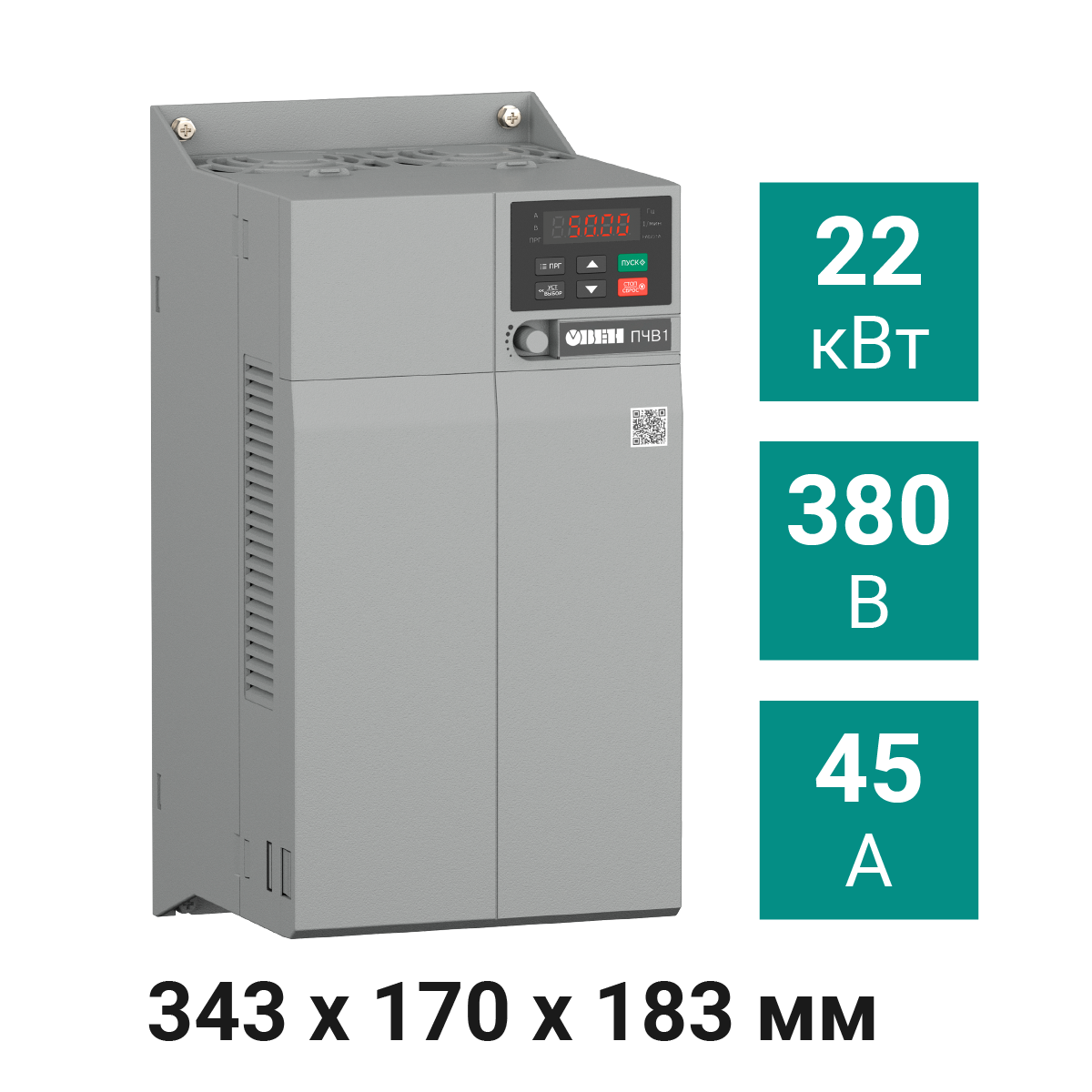

Преобразователь частоты векторный ПЧВ1-22К-В

Преобразователь частоты ПЧВ1-22К-В [М01] предназначен для управления электродвигателями мощностью 22,0 кВт. Номинальный выходной ток – 45,0 А, использует трехфазный источник питания переменного напряжения 380 В.

Основные особенности преобразователей

• Самые компактные ПЧ в своем классе.
• Расширенное климатическое исполнение до 50 °С.
• Удобный монтаж вплотную без зазоров.
• Повышенный гарантийный срок.
• Удобная интеграция в современные системы управления и диспетчеризации.

Основные функции преобразователей частоты

• Векторный бездатчиковый и скалярный режим управления двигателем.
• Автоматическая адаптация двигателя без вращения.
• Автоматическая оптимизация энергопотребления.
• Компенсация нагрузки и скольжения.
• Возможность динамического торможения, в том числе с применением тормозных резисторов.
• Встроенный ПИД-регулятор для управления в замкнутом контуре (поддержание давления, температуры, уровня и т.д.).
• Плавный пуск и останов двигателя, в том числе отложенный запуск и пуск под нагрузкой по S-образной характеристике разгона.
• Полная функциональная и аппаратная диагностика и защита работы преобразователя, а именно:
  • Контроль напряжения сети/цепи АД.
  • Перегрузка/перегрев ПЧВ/АД.
  • Изоляция/пробой ПЧВ/АД.
  • Защита от обрыва фазы питания/фазного провода двигателя.

Основные параметры

• Питание 1×220 В (0,75…2,2 кВт) и 3×380 В (0,75…22 кВт).
• Выходная частота до 600 Гц.
• Точность поддержания скорости до 0,5 % от фактической.
• Режимы управления: скалярный (U/f) и векторный бездатчиковый (SVC).
• Перегрузочная способность: 150 % в течение 20 с для однофазных ПЧ и 150 % в течение 60 с для трёхфазных моделей.
