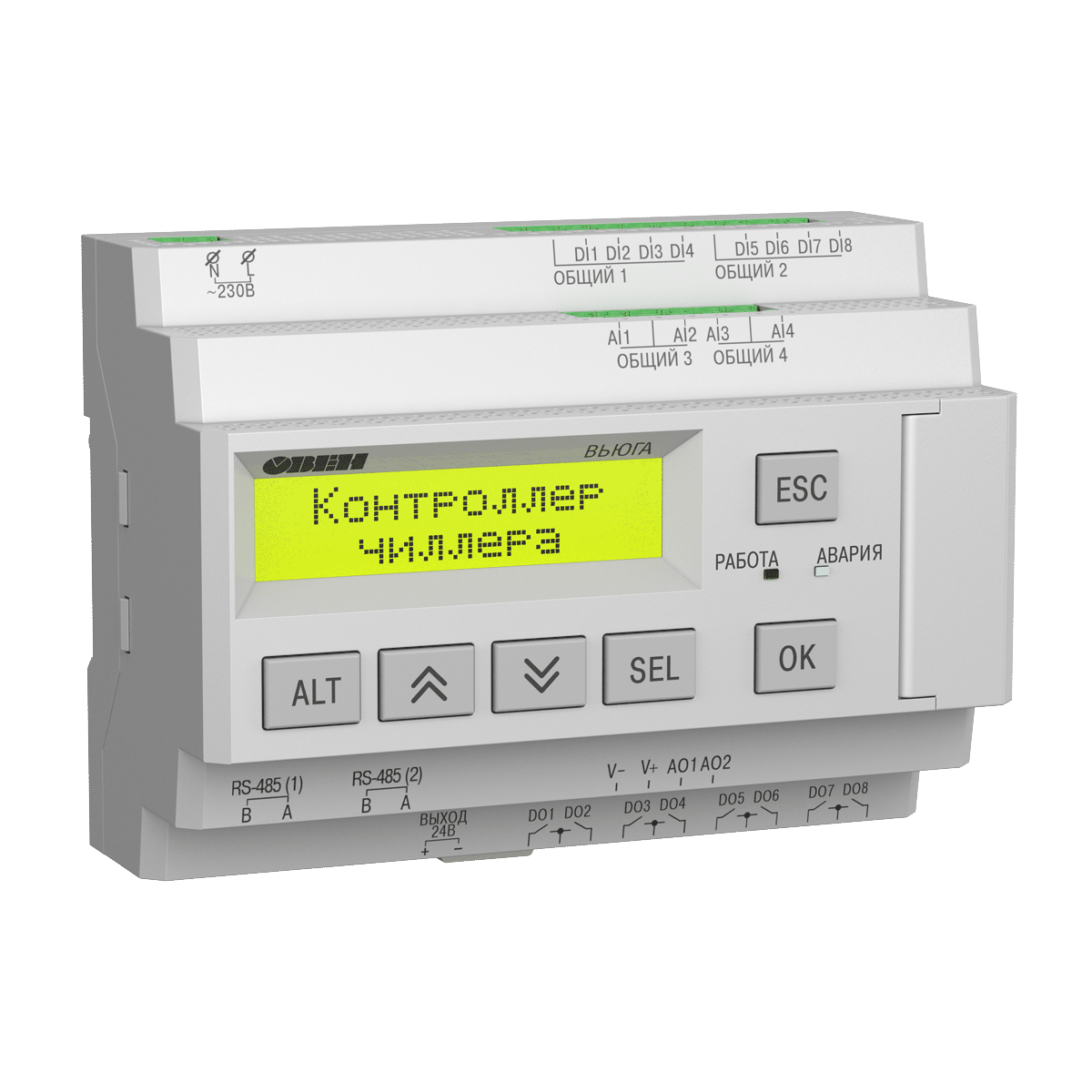

ВЬЮГА-1 – параметрический контроллер для управления одноконтурным чиллером на базе поршневых и спиральных компрессоров.
Контроллер регулирует температуру хладоносителя на входе или на выходе испарителя, управляя производительностью холодильных компрессоров и конденсатора. Для безопасной работы чиллера в приборе реализовано несколько функций защит.
Для запуска контроллера не требуется создание логики, его можно гибко настроить под конкретное применение, выбрав нужную конфигурацию исполнительных механизмов.
Возможности и преимущества
Защита чиллера
- Контроль наличия протока, предупреждение обмерзания теплообменника, защиты по давлению всасывания и нагнетания, контроль аварий исполнительных механизмов
- Равномерное распределение моточасов исполнительных механизмов
- Блокировка компрессоров и вентиляторов конденсатора на время проведения сервисных работ
Диспетчеризация
Благодаря 2 интерфейсам RS-485 контроллер легко интегрируется в системы диспетчеризации - ОРС-серверы, SCADA-системы, облачные сервисы или на верхний уровень управления техпроцессом (ПЛК, СПК), а также позволяет выводить показания на панели оператора для локального мониторинга.
В ОВЕН OPC-сервер и облачном сервисе OwenCloud доступны готовые шаблоны для диспетчеризации чиллера. Пользовательские события и графики, библиотека символов для создания мнемосхем и отчеты в OwenCloud делают удаленное управление чиллером интуитивно-понятным.
Для локального мониторинга может быть использована линейка сенсорных панелей оператора СП3хх.
Простая настройка без программирования
- Ввод параметров с лицевой панели контроллера или через сервисное ПО Owen Configurator с ПК. Для настройки контроллера в Owen Configurator используется готовый шаблон
- Готовые конфигурации можно сохранить и тиражировать в другие приборы ВЬЮГА, что удобно использовать для настройки нескольких контроллеров при серийном производстве чиллеров
Поддержка и сервис
- Техническая поддержка 24/7 и подробная документация
- Бесплатный гарантийный ремонт и замена вышедших из строя элементов в течение двух лет
Возможность расширения
- Для использования всех защитных и дополнительных функций возможно подключение до 16 дискретных управляющих сигналов через модуль расширения ПРМ-1
Технические характеристики
- Поддерживает работу: 4 компрессоров, 6 ступеней конденсатора, 2 циркуляционных насосов, соленоида в любых комбинациях на выбор пользователя
- Управляет чиллером с воздушным охлаждением конденсатора
- Ведет журнал аварий с метками времени их появления и сброса (до 24 событий)
- Управление исполнительными механизмами: дискретное или плавное
- Поддерживает датчики: Pt1000, NTC10k, 4…20 мА
- Входы-выходы: 8 × DI, 4 × AI, 8 × DO (реле), 2 × AO (напряжение)
- Интерфейсы: 2 × RS-485 с открытой картой регистров
